لا يمكن لبعض المكونات البلاستيكية تحقيق الهيكل المطلوب أو المظهر أو الختم أو الإمساك أو التكامل الوظيفي من خلال عملية قولبة حقن واحدة. عندما يحتاج الجزء المصبوب إلى طبقة مادة إضافية، أو إدراج، أو ميزة وظيفية، أو قسم مصبوب ثانوي،التشكيل الثانوي بالحقنيمكن أن توفر نهج التصنيع المناسب.
تكون هذه العملية مفيدة بشكل خاص عندما يحتاج المكون النهائي إلى الجمع بين مواد مختلفة أو دمج مكون تم تشكيله مسبقًا في هيكل مقولب. يمكن أن يساعد في تقليل عمليات التجميع المنفصلة مع السماح للمصنعين بتطوير أجزاء ذات متطلبات وظيفية أكثر تعقيدًا.كينغيتوفر حلول القولبة بالحقن للعملاء الذين يحتاجون إلى عمليات تشكيل ثانوية لتطبيقات صناعية مختلفة.
يشير التشكيل بالحقن الثانوي إلى عملية قولبة بالحقن يتم فيها إخضاع مكون مصبوب موجود أو إدخال مُجهز لعملية قولبة أخرى. يتم بعد ذلك تشكيل مادة ثانية أو قسم مصبوب حول المكون الأصلي أو عليه.
يعمل المكون الأول بمثابة الركيزة، بينما تضيف مرحلة التشكيل الثانية مادة أو وظيفة إضافية. اعتمادًا على تصميم المنتج، يمكن أن توفر المادة الثانوية الختم أو العزل أو الحماية أو الإمساك أو التكامل الهيكلي أو غيرها من الخصائص المطلوبة.
يمكن للمواد المختلفة توفير خصائص أداء مختلفة. قد يوفر البلاستيك الصلب دعمًا هيكليًا، بينما يمكن للمواد اللينة تحسين الإمساك أو الختم أو التوسيد أو مقاومة الاهتزاز.
يعد اختيار المواد المتوافقة أمرًا مهمًا لأن الواجهة بين المادة الأولى والثانية يمكن أن تؤثر على موثوقية المكون النهائي.
قد يتطلب التصنيع التقليدي تشكيل مكونات منفصلة أولاً ثم تجميعها باستخدام مواد لاصقة أو مثبتات أو تركيب بالضغط أو اللحام أو طرق أخرى. يمكن للتشكيل الثانوي دمج بعض هذه الوظائف مباشرة في عملية التشكيل.
يمكن أن يؤدي تقليل خطوات التجميع المنفصلة إلى تبسيط تدفق الإنتاج وتقليل عدد المكونات الفردية التي يجب التعامل معها أثناء التصنيع.
يمكن للقولبة الثانوية أن تجمع بين الركيزة ومادة إضافية في مكون واحد متكامل. يمكن أن يكون ذلك مفيدًا عندما يتطلب المنتج طبقة خارجية واقية، أو منطقة مانعة للتسرب، أو قسمًا مرنًا، أو مكونًا مضمنًا.
وبالتالي يمكن للتصميم النهائي أن يوفر وظائف متعددة ضمن مجموعة مصبوبة واحدة بدلاً من الاعتماد على عدة أجزاء مصنعة بشكل منفصل.
يمكن للمادة الثانوية تعديل الخصائص السطحية للجزء المصبوب الموجود. اعتمادًا على المادة والتصميم، قد يوفر ذلك قبضة أفضل أو توسيدًا أو إحكامًا أو عزلًا أو تخميدًا للاهتزازات أو حماية للبيئة.
غالبًا ما تحتاج مكونات السيارات إلى تحمل الاهتزازات وتغيرات درجات الحرارة والرطوبة والاستخدام الميكانيكي المتكرر. يمكن استخدام التشكيل الثانوي عندما يحتاج الهيكل البلاستيكي الصلب إلى مادة مانعة للتسرب أو توسيد أو عزل أو حماية إضافية.
تشمل التطبيقات المحتملة المفاتيح والمقابض والموصلات وأغطية أجهزة الاستشعار والأغطية الواقية والمكونات الأخرى التي تتطلب بناء متعدد المواد.
تحتوي المنتجات الكهربائية في كثير من الأحيان على أطراف توصيل وأسلاك وموصلات ومكونات أخرى يجب دمجها في العلب البلاستيكية. يمكن أن يساعد القالب الثانوي في وضع هذه العناصر وحمايتها داخل المكون النهائي.
بالنسبة للتطبيقات الكهربائية، يجب تقييم اختيار المواد وظروف التشكيل وفقًا للعزل ودرجة الحرارة واستقرار الأبعاد والمتطلبات البيئية.
قد تتطلب المنتجات الاستهلاكية مثل الأجهزة المحمولة والأدوات وأدوات التحكم والمقابض والمعدات المنزلية خصائص سطحية مختلفة عن تلك التي يوفرها البلاستيك الصلب الواحد.
يمكن إضافة مادة مرنة ثانوية إلى مناطق محددة لتحسين الإمساك أو الراحة أو امتصاص الصدمات أو أداء التعامل.
قد تتطلب المنتجات الطبية ومنتجات الرعاية الصحية هياكل متكاملة ذات متطلبات محددة للنظافة وتوافق المواد والمقاومة الكيميائية والتعقيم واتساق الأبعاد.
عند استخدام التشكيل الثانوي لمثل هذه التطبيقات، يجب تقييم المواد المختارة وعملية التصنيع مقابل المنتج المطبق والمتطلبات التنظيمية.
قد تستخدم المعدات الصناعية مكونات مصبوبة ثانوية للأغطية الواقية، والأختام، والمقابض، وعناصر التحكم في الاهتزاز، وحماية الكابلات، والأجزاء الوظيفية الأخرى.
يمكن أن تكون هذه العملية مفيدة عندما يجب أن يجمع أحد المكونات بين الأداء الهيكلي الصلب ومادة أخرى توفر حماية أو مرونة إضافية.
تنتج مرحلة التشكيل الأولى الركيزة الأساسية أو المكون الأساسي. ويجب التحكم في أبعادها وخصائص سطحها لأنها تؤثر بشكل مباشر على عملية القولبة الثانية.
قد تشتمل الركيزة على أخاديد أو أضلاع أو ثقوب أو قطع سفلية أو ميزات هيكلية أخرى مصممة للمساعدة في وضع المكون أو تحسين الاستبقاء الميكانيكي أثناء القولبة الثانوية.
بعد مرحلة التشكيل الأولى، يتم إعداد الركيزة للعملية الثانية. اعتمادًا على العملية، قد يتضمن التحضير التنظيف أو تحديد الموقع أو الفحص أو التسخين المسبق أو نقل المكون إلى قالب آخر.
يعد تحديد الموضع الدقيق مهمًا بشكل خاص عندما يجب أن تغطي المادة الثانية مساحة معينة فقط من الركيزة.

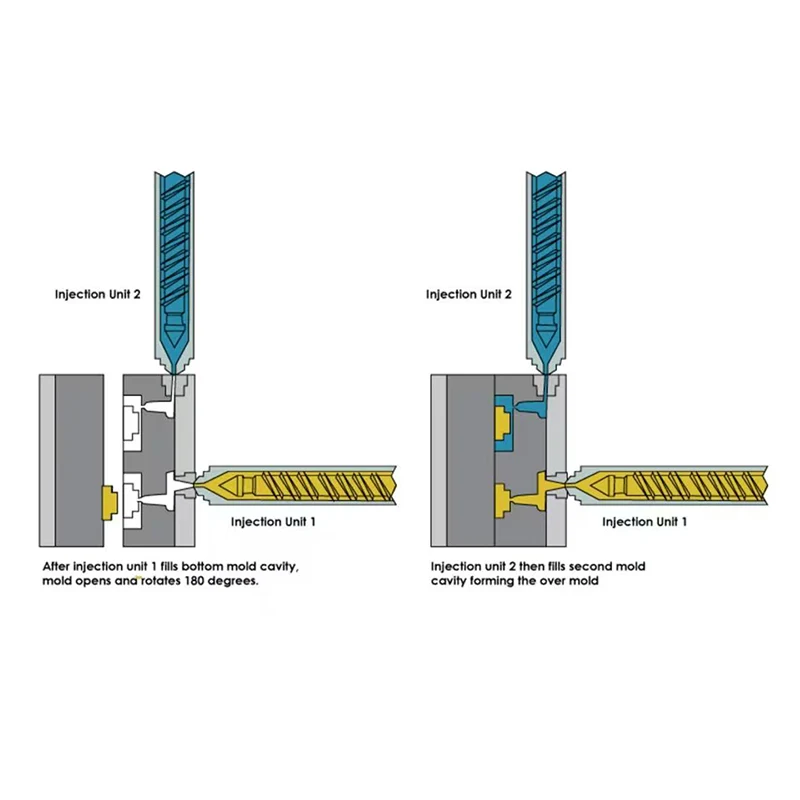

يتم حقن المادة الثانية في القالب حول أو على الركيزة المعدة. تتدفق المادة إلى التجويف المخصص وتشكل البنية الثانوية المطلوبة.
يجب التحكم في ضغط الحقن ودرجة الحرارة وسرعة التعبئة وظروف التبريد وتصميم القالب وفقًا للمادة المحددة وهندسة المنتج.
بعد الحقن، يُسمح للمكون بالتبريد والثبات قبل إخراجه وفحصه. يجب فحص الجزء النهائي للتأكد من دقة الأبعاد، والترابط أو الاحتفاظ الميكانيكي، وجودة السطح، والوميض، والتشوه، والعيوب الأخرى المتعلقة بالعملية.
يجب اختيار المادتين الأولى والثانية وفقاً لخصائصهما الفيزيائية والمعالجة. في التطبيقات التي تتطلب التصاق مادة إلى مادة، يعد التوافق بين الركيزة والمواد الثانوية أمرًا مهمًا بشكل خاص.
إذا لم يتم ربط المواد بشكل كافٍ، فقد يواجه المكون النهائي انفصالًا أو مشكلات أخرى في الواجهة أثناء الخدمة.
يؤثر شكل المكون المصبوب الأول على كيفية تدفق المادة الثانية وبقائها متصلة. يمكن للأخاديد والأضلاع والقطع السفلية والميزات الهندسية الأخرى في بعض الأحيان تحسين الاحتفاظ الميكانيكي.
يمكن أن يساعد تصميم الركيزة والطبقة الثانوية معًا أثناء مرحلة تطوير المنتج المبكرة في تجنب مشكلات التصنيع لاحقًا.
يجب التحكم في عملية الحقن الثانية وفقًا لنافذة معالجة المادة. يمكن أن تؤثر درجة الحرارة أو الضغط أو سرعة الحقن المفرطة على الركيزة، في حين أن ظروف التعبئة غير الكافية قد تؤدي إلى عدم اكتمال القالب أو عيوب السطح.
عندما يتم وضع مكون موجود في قالب للتشكيل الثانوي، يجب التحكم في موضعه بدقة. يمكن أن يؤدي عدم المحاذاة إلى تغطية غير متساوية للمواد، أو انحراف الأبعاد، أو مناطق مكشوفة، أو أجزاء نهائية غير متناسقة.
| طلب | وظيفة التشكيل الثانوية |
|---|---|
| مقابض ومقابض | أضف سطحًا أكثر نعومة أو راحة للإمساك به |
| موصلات كهربائية | تغليف أو حماية جهات الاتصال ومناطق الاتصال |
| مكونات الختم | أضف مادة مانعة للتسرب حول ركيزة صلبة |
| قطع غيار السيارات | توفير العزل أو الحماية أو التوسيد أو الختم |
| المكونات الصناعية | أضف مادة واقية أو مقاومة للاهتزاز |
| المنتجات الاستهلاكية | تحسين القبضة أو المظهر أو الراحة أو مقاومة الصدمات |
| المساكن الإلكترونية | دمج المواد الواقية أو العازلة |
| بند التقييم | النظر في المشتري |
|---|---|
| المواد الأساسية | تأكد من المادة المستخدمة في مرحلة التشكيل الأولى |
| المواد الثانوية | تحقق من التوافق مع الركيزة |
| هندسة الجزء | قم بتقييم الأخاديد والأضلاع والأجزاء السفلية وميزات الاحتفاظ الأخرى |
| متطلبات الترابط | تحديد ما إذا كان الالتصاق الكيميائي أو الاحتفاظ الميكانيكي مطلوبًا |
| التسامح الأبعاد | تحديد الأبعاد الحرجة لكلا مراحل الصب |
| الانتهاء من السطح | تحديد متطلبات الملمس والمظهر وجودة السطح |
| حجم الإنتاج | ضع في اعتبارك متطلبات الأدوات والعملية وفقًا للطلب السنوي |
| الأتمتة | تحديد ما إذا كان ينبغي أن يكون تحميل الركيزة ونقلها آليًا |
| تقتيش | تحديد متطلبات التفتيش الأبعاد والبصرية والوظيفية |
| بيئة التطبيق | ضع في اعتبارك درجة الحرارة والمواد الكيميائية والرطوبة والاهتزاز والحمل الميكانيكي |
يجب أن يوفر تصميم القالب مسار تدفق مناسب للمادة الثانوية. يمكن أن يؤدي تصميم التدفق السيئ إلى تعبئة غير كاملة، أو احتجاز الهواء، أو خطوط اللحام، أو التوزيع غير المتساوي للمواد.
يجب أن تتمتع الطبقة الثانوية بسماكة مناسبة وثابتة حيثما أمكن ذلك. يمكن أن تؤثر الاختلافات الكبيرة على التبريد والانكماش واستقرار الأبعاد ومظهر السطح.
يجب أن تسمح هندسة القالب الثانوي بإزالة الجزء النهائي من القالب دون الإضرار بالركيزة أو المادة المشكلة حديثًا. لذلك يجب أخذ زوايا السحب ومواقع الطرد بعين الاعتبار أثناء تطوير القالب.
إذا كان المقصود من عملية التشكيل الثانوية أن تحل محل عملية تجميع منفصلة، فيجب تقييم تسلسل التصنيع الكامل قبل بدء الأدوات. يتضمن ذلك إنتاج الركيزة، والنقل، والقولبة الثانوية، والفحص، والتعبئة النهائية.
يمكن أن يؤدي دمج مواد أو مكونات متعددة في جزء مصبوب واحد إلى تقليل عدد القطع الفردية التي تحتاج إلى التعامل معها وتجميعها.
يمكن أن توفر عملية التشكيل الخاضعة للرقابة وضعًا أكثر اتساقًا للمادة الثانوية من التجميع اليدوي، خاصة عند استخدام الأدوات المناسبة وأنظمة التحميل الآلية.
عندما تحل عملية القولبة الثانوية محل تطبيق المادة اللاصقة أو التثبيت الميكانيكي أو عملية تجميع أخرى بنجاح، فقد يقوم المصنعون بتبسيط سير عمل الإنتاج وتقليل الاختلافات المحتملة المتعلقة بالتجميع.
كينغييمكن تقييم متطلبات التشكيل الثانوية وفقًا لهيكل الجزء والمواد وحجم الإنتاج ومتطلبات الأبعاد والتطبيق المقصود. يساعد التقييم المبكر للعملية في تحديد ما إذا كان القالب الثانوي مناسبًا للمكون المحدد.
يتطلب التشكيل الثانوي التنسيق بين المكون المصبوب الأول، وطريقة النقل أو الوضع، والقالب الثاني، ومعلمات الحقن، وعملية الفحص. وينبغي النظر في هذه العوامل معًا لإنشاء سير عمل إنتاجي مستقر.
بالنسبة لتطبيقات السيارات والإلكترونيات والصناعية والاستهلاكية وغيرها، يمكن أن تختلف المواد الثانوية المطلوبة وهيكل القالب بشكل كبير.كينغييدعم العملاء في تقييم العملية وفقًا للمتطلبات الوظيفية للمكون النهائي بدلاً من التعامل مع القولبة الثانوية كعملية قياسية مقاس واحد يناسب الجميع.
