يمكن أن يؤدي وضع عدة قطع من اللعبة في قالب حقن واحد إلى تقليل عدد الأدوات التي تحتاجها. يمكنه أيضًا قفل الأجزاء غير المرتبطة بنفس المادة واللون ونسبة الإنتاج وجدول الصيانة. يعتمد الاختيار الصحيح على كيفية عمل القطع كمجموعة، وليس فقط على ما إذا كانت تتناسب مع قاعدة قالب واحدة.
إجابة سريعة
فكر في قالب عائلي عندما تستخدم القطع نفس الراتينج واللون، ويتم ترتيبها بنسبة ثابتة، ولها سلوك قولبة مماثل إلى حد معقول ومن غير المرجح أن تتغير بشكل مستقل. اختر قوالب منفصلة عندما تختلف المواد أو الألوان أو الكميات أو جداول المراجعة، أو عندما يمكن أن يؤدي جزء واحد صعب إلى الإضرار ببقية الأداة. اطلب كلا الخيارين خلال سوق دبي المالي. لا يؤدي عرض أسعار الأدوات الأولي المنخفض تلقائيًا إلى انخفاض التكلفة الإجمالية.
1. ماذا يعني خيارا الأدوات
القالب العائلي عبارة عن قالب حقن متعدد التجاويف تشكل فيه التجاويف المختلفة أجزاء مختلفة. تمنح خطة القالب المنفصل كل جزء، أو كل مجموعة أجزاء متوافقة، أداة خاصة به. وهذا يختلف عن القالب القياسي متعدد التجاويف الذي يكرر نفس الجزء عدة مرات.
تُعرّف شركة Autodesk القالب العائلي بأنه أداة تضع أجزاء بلاستيكية متعددة في قاعدة قالب واحدة. تقول إرشاداتها أن القوالب العائلية الناجحة تعتمد على التوازن وأن الأجزاء يجب أن تكون متشابهة في الشكل والحجم وطول التدفق. راجع مسؤول أوتوديسكتوثيق العفن العائلي.
بالنسبة للعبة اللوحة، قد تنتج أداة العائلة بيدقًا واحدًا، وقلم تحديد واحد، وحامل بطاقة واحدًا في كل دورة عادية. ستسمح القوالب المنفصلة للمصنع بتشغيل كل عنصر بشكل مستقل. لا يوجد تخطيط أفضل بطبيعته. السؤال المفيد هو ما مقدار مرونة الإنتاج التي تتخلى عنها مقابل الأدوات المشتركة.
قالب عائلي يصنع أجزاء مختلفة في طلقة واحدة. عادةً ما يكرر القالب متعدد التجاويف نفس الجزء. يمكن لأداة واحدة أيضًا الجمع بين الفكرتين، مثل أربعة تجاويف رمزية وتجويف حامل واحد، إذا كان التصميم والكميات المطلوبة تدعم هذا التخطيط.
2. العفن العائلي مقابل القوالب المنفصلة في لمحة
| عامل القرار | قالب العائلة | قوالب منفصلة |
|---|---|---|
| الأجزاء مصنوعة لكل لقطة عادية | يتم إنتاج الأجزاء المختلفة معًا بنسبة تجويف ثابتة. | يمكن تشغيل كل جزء أو مجموعة أجزاء متوافقة بشكل مستقل. |
| مادة | تتلقى التجاويف المفتوحة عمومًا نفس الراتينج أثناء الجري. | يمكن لكل أداة استخدام راتينج أو درجة راتينج مختلفة. |
| لون | عادةً ما تشترك جميع التجاويف المفتوحة في اللون المستخدم لهذا التشغيل. | يمكن تخطيط جداول الألوان بشكل منفصل حسب الجزء. |
| المرونة الكمية | الأفضل عندما تتطابق الكميات المطلوبة مع نسبة التجويف. | من الأفضل أن يتم طلب جزء واحد أكثر من الآخر. |
| مراجعات التصميم | قد تؤثر مراجعة تجويف واحد على العمل على الأداة المشتركة. | يمكن تغيير جزء واحد دون إعادة بناء أدوات غير ذات صلة. |
| الصيانة والتوقف | يمكن أن تؤدي مشكلة الأداة المشتركة إلى مقاطعة عدة أجزاء. | من المرجح أن تظل المشكلة معزولة في أداة واحدة. |
| خطة الأدوات الأولية | قد يقلل من عدد قواعد القالب والإعدادات. | يتطلب المزيد من الأدوات ولكنه يحافظ على استقلالية الإنتاج. |
| موازنة العملية | يجب أن تمتلئ التجاويف المختلفة وتبرد في ظل ظروف متوافقة. | يمكن ضبط كل أداة حول عائلة أجزاء أضيق. |
3. عندما يكون العفن العائلي منطقيًا
يكون القالب العائلي أكثر إقناعًا عندما تتصرف الأجزاء كمجموعة إنتاج. يتم ترتيبها معًا، ومقولبة من نفس الراتينج، وتعمل بنفس اللون وتحتاج إلى نسبة قابلة للتكرار. يجب أيضًا أن تكون متطلبات الحجم والسمك والتدفق قريبة بدرجة كافية حتى يتمكن مهندس القالب من تصميم عملية مستقرة.
علامات جيدة لقالب الأسرة
- يتم شحن القطع دائمًا في نفس صندوق اللعبة.
- الطلب يتبع نسبة مستقرة لكل لعبة.
- تستخدم الأجزاء نفس الراتينج واللون.
- أقسام الهندسة والجدران لها سلوك صب مماثل.
- التصاميم ناضجة ومن غير المرجح أن تتغير بمفردها.
علامات التحذير
- يتم استهلاك جزء واحد أو استبداله في كثير من الأحيان.
- القطع تحتاج إلى مواد أو ألوان مختلفة.
- يتطلب أحد التجويف إجراءات جانبية أو طردًا غير عادي.
- يؤثر الاختلاف الكبير في الحجم أو سمك الجدار على التبريد.
- لا يزال العمل الفني أو الهندسة قيد الاختبار.

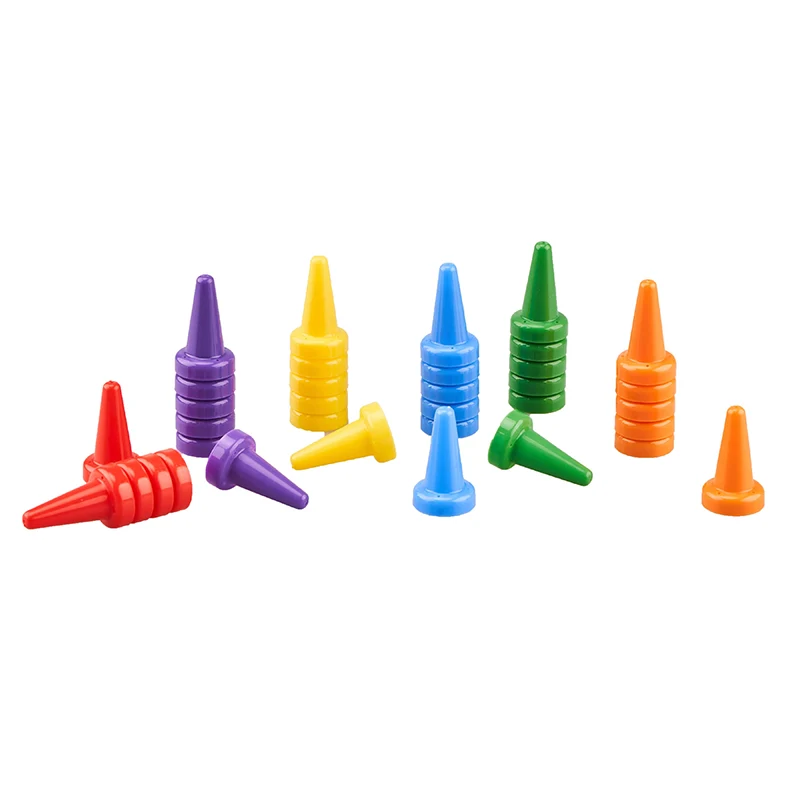

يمكن أن تكون قطع ألعاب الطاولة الصغيرة ذات الصلة مرشحة معقولة. على سبيل المثال، قد تتناسب مجموعة اللاعبين التي تحتوي على عدة علامات بنفس اللون مع النهج العائلي إذا كانت كل لعبة بيع بالتجزئة تحتاج إلى نفس المجموعة. لا يزال تخطيط الأداة بحاجة إلى تحليل سوق دبي المالي والعداء قبل أن يتعامل أي شخص مع التجميع على أنه نهائي.
4. عندما تكون القوالب المنفصلة أكثر أمانًا
من الأسهل تبرير القوالب المنفصلة عندما تعيش الأجزاء حياة إنتاجية مختلفة. يمكن استخدام أحدهما عبر عدة ألعاب بينما ينتمي الآخر إلى عنوان واحد. قد يحتاج الرمز المميز إلى تغييرات متكررة في اللون، بينما يظل الدرج أسود. قد تستغرق المنمنمة المفصلة وقتًا أطول لملءها وتبريدها مقارنة بقلم التحديد الرفيع.
إن إبقاء هذه الأجزاء متباعدة يمنح القالب مزيدًا من التحكم في الجدولة وإعدادات العملية. كما أنه يقلل من احتمالية أن يؤدي تغيير التصميم إلى مكون واحد إلى تأخير مشاركة كل مكون للأداة.
- استخدم قوالب منفصلة عندما تحتاج القطع إلى عائلات راتنجية مختلفة.
- الأجزاء المنفصلة التي تتطلب كميات طلب غير مرتبطة.
- افصل التصميم غير المستقر عن المكونات المعتمدة بالفعل.
- فكر في استخدام أدوات منفصلة لجزء معقد ذي إجراءات جانبية أو طرد صعب.
- حافظ على استقلالية مكونات النظام الأساسي إذا كانت ستخدم العديد من خطوط الإنتاج.
إذا كان أحد الأجزاء يحتاج إلى وقت تبريد أطول أو إلى إجراء قالب أكثر تعقيدًا، فإن كل تجويف آخر في أداة العائلة ينتظر تلك الدورة. يجب تقييم القالب المشترك كعملية واحدة، وليس كأجزاء متعددة غير مترابطة موضوعة بجانب بعضها البعض.
5. قم بمطابقة التجاويف مع نسبة قطع اللعبة
ابدأ بقائمة المواد اللازمة للعبة واحدة منتهية. يجب أن تدعم نسبة التجويف عدد القطع التي تدخل الصندوق بالفعل. إذا كانت اللعبة تحتاج إلى اثني عشر رمزًا مميزًا للموارد وحامل بطاقة واحد، فإن تخطيط عائلة رمز واحد وحامل واحد سينتج أحد عشر حاملًا غير ضروري بحلول الوقت الذي يتم فيه استيفاء متطلبات الرمز المميز.
قد يتمكن مصمم القالب من تكرار بعض التجاويف لتحسين نسبة الإخراج. يمكن أن تحتوي الأداة على عدة تجاويف رمزية وتجويف حامل واحد، بشرط أن تكون الأجزاء مناسبة، ويمكن موازنة العداء وتبقى متطلبات الضغط عملية. وهذا خيار هندسي، وليس إصلاحًا تلقائيًا.
- قم بإدراج الكمية لكل لعبة بيع بالتجزئة.قم بإحصاء كل شكل هندسي ومتغير لون بشكل منفصل.
- إضافة الطلب المتوقع على قطع الغيار والاستبدال.قد يحتاج الجزء المستخدم للاستبدال إلى نسبة إنتاج مختلفة لاحقًا.
- قارن النسبة مع مخرجات التجويف المقترحة.ابحث عن الأجزاء التي قد تتراكم كمخزون زائد.
- التحقق من التوسعات المستقبلية.يمكن أن تصبح الأداة المشتركة مقيدة إذا تم نقل مكون واحد فقط إلى الإصدار التالي.
6. التحقق من متطلبات اللون والمواد
في التشغيل العادي للعفن العائلي، تنتقل المواد المنصهرة عبر نظام تغذية مشترك إلى التجاويف المفتوحة. وبالتالي فإن تلك التجاويف تتلقى الراتنج واللون المحمل لهذا التشغيل. يعمل هذا بشكل جيد عندما تحتاج مجموعة اللاعبين الكاملة إلى كل شكل متضمن باللون الأحمر، ثم نفس المجموعة باللون الأزرق والأخضر والأصفر.
إنه يعمل بشكل سيء عندما يكون لكل شكل لونه الدائم الخاص. قد يؤدي تشغيل الأداة الكاملة مرة واحدة لكل لون إلى إنشاء مجموعات غير مرغوب فيها. قد تكون عمليات إغلاق التجاويف الانتقائية ممكنة في بعض الأدوات، ولكنها تضيف اعتبارات التصميم والتشغيل ويجب مناقشتها قبل عرض الأسعار.
إذا كانت قطعة واحدة تحتاج إلى راتنج أو مادة مضافة أو متطلبات امتثال مختلفة، فحددها كمجموعة أجزاء منفصلة. لا ينبغي الموافقة على تخطيط الأسرة حتى تصبح خطة المواد واضحة.
7. توازن العداء وسلوك الدورة
تطلب أداة عائلية من نظام عداء واحد تغذية التجاويف بأشكال مختلفة. إذا امتلأ أحد التجاويف في وقت أبكر بكثير من الآخر، فقد تؤدي العملية إلى تعبئة غير متساوية ونافذة تشغيل ضيقة. تشير شركة Autodesk إلى أن العدائين غير المتوازنين يمكن أن يساهموا في التردد والتدفق الزائد والتعبئة الزائدة. إنهتوجيه تدفق العفن العائليتوصي بتحليل كل جزء قبل تصميم العداء.
رصيد العداء ليس سوى جزء من القرار. يجب أيضًا أن يعمل التبريد والانكماش والتهوية والإخراج ووضع البوابة عبر القالب الكامل. قد يتناسب رمز مسطح صغير وشكل منحوت سميك مع نفس قاعدة القالب ولكنه يتصرف بشكل سيئ كعملية قولبة واحدة.
ولهذا السبب يجب أن يتبع قرار الأدواتتحليل سوق دبي المالي وتقدير التكلفة. يجب أن تقارن المراجعة تخطيط التجويف المقترح بهندسة الأجزاء ونسب الإنتاج ومتطلبات التشطيب قبل إصدار تصميم الأداة.
8. قارن التكلفة الإجمالية، وليس عدد الأدوات
قد يقلل القالب العائلي من عدد قواعد القالب وإعدادات الأدوات وأنشطة التحقق من الصحة. يمكن أن يؤدي ذلك إلى خفض الاستثمار الأولي في المشروع المناسب. وقد يتطلب الأمر أيضًا أداة أكبر أو أكثر تعقيدًا، وموازنة أكثر إحكامًا للعداء، وجدولة أكثر دقة.
عادةً ما تكون تكلفة إنشاء القوالب المنفصلة كمجموعة أكثر نظرًا لوجود المزيد من الأدوات. وفي المقابل، سمحوا للمصنع بتشغيل وصيانة ومراجعة كل جزء بشكل مستقل. هذه المرونة لها قيمة عندما يتغير خط الإنتاج أو عندما لا يتبع الطلب نسبة ثابتة.
| منطقة التكلفة | سؤال لطرحه |
|---|---|
| بناء الأداة | ما الذي يتضمنه كل خيار من خيارات الأدوات، بما في ذلك الإجراءات والإدخالات وعدد التجاويف؟ |
| سعر القطعة | هل يشمل عرض الأسعار نفايات العداء والتشذيب والفرز والأعمال الثانوية؟ |
| المخزون الزائد | هل ستؤدي نسبة التجويف إلى إنتاج أجزاء غير مطلوبة؟ |
| يتغير اللون | ما هو عدد عمليات التشغيل والتغييرات المطلوبة لمجموعة اللعبة الكاملة؟ |
| المراجعات | ماذا يحدث إذا تغير أحد المكونات بعد الموافقة على الأداة؟ |
| صيانة | هل يمكن صيانة أو تعطيل تجويف واحد دون إيقاف كل الأجزاء المطلوبة؟ |
| الطلب المستقبلي | هل يمكن طلب المكونات الفردية للتوسعات أو الاستبدالات أو الألعاب الأخرى؟ |
للحصول على شرح أوسع للأدوات ومحركات تكلفة الوحدة، اقرأما هي تكلفة تصنيع مكونات لعبة اللوحة.
9. ثلاثة أمثلة على ألعاب الطاولة
المثال أ: مجموعة اللاعبين ذات اللون نفسه
يحصل كل لاعب على بيدق واحد وعلامتين ومشبك تسجيل واحد. كل شكل مصبوب بلون اللاعب، ويتم دائمًا تجميع المجموعة الكاملة معًا. قد يكون من المفيد تقييم القالب العائلي الذي يحتوي على نسبة تجويف تتطابق مع المجموعة.
المثال ب: العديد من العملات وصينية واحدة كبيرة
تحتاج اللعبة إلى العشرات من الرموز الصغيرة ولكن تحتاج إلى صينية تخزين واحدة فقط. تحتوي الدرج أيضًا على مساحة إسقاط أكبر بكثير وسلوك تبريد مختلف. من المرجح أن توفر الأدوات المنفصلة، أو مجموعات الأجزاء المتوافقة المنفصلة، خطة إنتاج أنظف.
المثال ج: بيدق أساسي مستخدم في عدة ألقاب
يظهر تصميم بيدق واحد في ألعاب متعددة، بينما تتغير العلامات المميزة مع كل إصدار. إن الاحتفاظ بالبيدق القابل لإعادة الاستخدام في قالب متعدد التجاويف الخاص به يتجنب ربط جدول إنتاجه بأجزاء ذات طابع قصير العمر.
توضح هذه الأمثلة منطق القرار فقط. يعتمد تخطيط التجويف النهائي على هندسة CAD والراتنج والكميات ومتطلبات الطباعة ومراجعة سوق دبي المالي الخاصة بصانع الأدوات.
10. ما الذي يجب تضمينه في طلب عرض الأسعار؟
اطلب من المورد مقارنة تخطيطات الأدوات مع نفس مجموعة معلومات المشروع. بخلاف ذلك، قد يظهر عرضا أسعار مختلفين لأنهما يفترضان أعدادًا مختلفة من التجاويف أو المواد أو نسب الإنتاج.
- ملفات ورسومات STEP لكل شكل هندسي مقولب.
- فاتورة المواد توضح الكمية لكل لعبة منتهية.
- الكميات السنوية أو كميات أمر الإطلاق لكل مكون.
- متطلبات المواد واللون والانتهاء من السطح.
- الأجزاء التي يمكن إعادة استخدامها في التوسعات أو العناوين الأخرى.
- لا يزال من المحتمل أن تتغير المكونات بعد الاختبار.
- الكميات الاحتياطية أو الاستبدالية المطلوبة.
- طلب خيارات الأدوات العائلية والمنفصلة والمختلطة حيثما أمكن ذلك.
إذا كانت الملفات لا تزال بحاجة إلى مراجعة التصنيع، فسيتمخدمة تحسين النماذج ثلاثية الأبعاديشرح كيف يمكن إعداد هندسة المنتج قبل تصميم القالب وعرض أسعاره.
11. الأسئلة المتداولة
هل يكلف العفن العائلي دائمًا أقل؟
لا، قد يؤدي ذلك إلى تقليل عدد الأدوات، لكن القالب المشترك يمكن أن يكون أكبر أو أكثر تعقيدًا. قارن بين الأدوات وسعر القطعة والمخزون الزائد وتغييرات اللون ومخاطر الصيانة والمراجعة قبل الاختيار.
هل يمكن لعفن العائلة أن ينتج عدة ألوان؟
يمكن تشغيل القالب مرة أخرى بلون آخر، ولكن عادةً ما تتلقى جميع التجاويف المفتوحة اللون المحمل لهذا التشغيل. يعمل هذا عند الحاجة إلى كل شكل مضمن في كل لون مجدول. قد يؤدي ذلك إلى إنشاء أجزاء غير مرغوب فيها عندما يكون لكل شكل لون دائم مختلف.
هل يمكن لمواد بلاستيكية مختلفة أن تتشارك في قالب عائلة واحدة؟
تقوم دورة القالب العائلي القياسية بتغذية مادة واحدة من خلال نظام التشغيل المشترك. يجب عادةً تخطيط الأجزاء التي تتطلب راتنجات مختلفة كمجموعات أدوات منفصلة ما لم يقترح المورد عملية متخصصة ويشرح آثارها.
هل يمكن إغلاق تجويف واحد؟
يمكن أن تتضمن بعض الأدوات أدوات إغلاق التجويف، ولكن يجب تصميم ذلك ونقله بدلاً من افتراضه. اسأل كيف يؤثر الإغلاق على تخطيط العداء وتوازن العملية والتشغيل والصيانة.
ماذا لو تغيرت قطعة واحدة بعد بناء القالب؟
يعتمد التأثير على تصميم التجويف والإدخالات والفولاذ المتوفر وحجم التغيير. قد لا يزال التعديل على تجويف واحد يتطلب الأداة المشتركة لترك الإنتاج. ناقش المراجعات المتوقعة قبل الموافقة على تخطيط الأدوات.
